旋转滴界面张力仪气热式和非气热式温控技术的区别-谈旋转滴界面张力仪控温技术

如果说成像以及镜头的放大率,摄像机的分辨率,摄像机的速度是旋转滴界面张力仪的眼睛的话,那么,温度控制则是旋转滴界面张力仪的心脏。通过摄像系统提升至200万像素高清高速相机(152-3030帧/秒),结合平行光镜头,则可以大大提升测值的精度,看清液滴的轮廓以及细节。但如果没有精确的温度控制,旋转滴界面张力仪用于测试三次采油时的界面张力值则是没有了生命。众所周知,由于,第一、测试的原油具有一定的粘度,第二、温度不同,界面张力值会有不同,第三、通过模拟井下作业温度(或接近于作业温度),并测得相应的界面张力值,则可以有效的实现质量控制目的,因而,温度控制在三次采油的界面张力测值中具有至关重要的作用。

目前旋转滴界面张力仪的温控技术主要分为2类:

1、非气热式温控技术旋转滴界面张力仪:其主要特征为温度传感器安装在加热块上,温度控制系统控制并读取加热块的温度。

其优点为:温度控制并显示值稳定;其缺点为:无法准确获得样品管内样品的温度。实验证明,非气热式温控技术的温控系统控制并读取的温度与样品管所在位置空气的温度差距非常大。控制目标温度越高,温差越大。详见其他公布的实验资料。

旋转滴界面张力仪

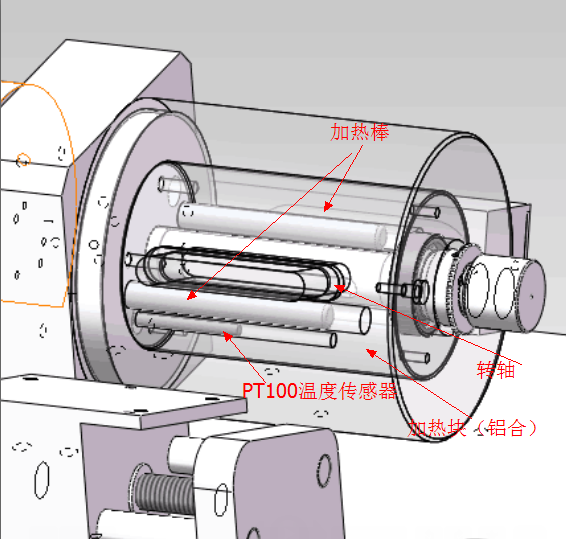

旋转滴界面张力仪非气热式温度控制系统中传感器、加热块和加热棒位置3D图纸

 旋转滴界面张力仪TX500C

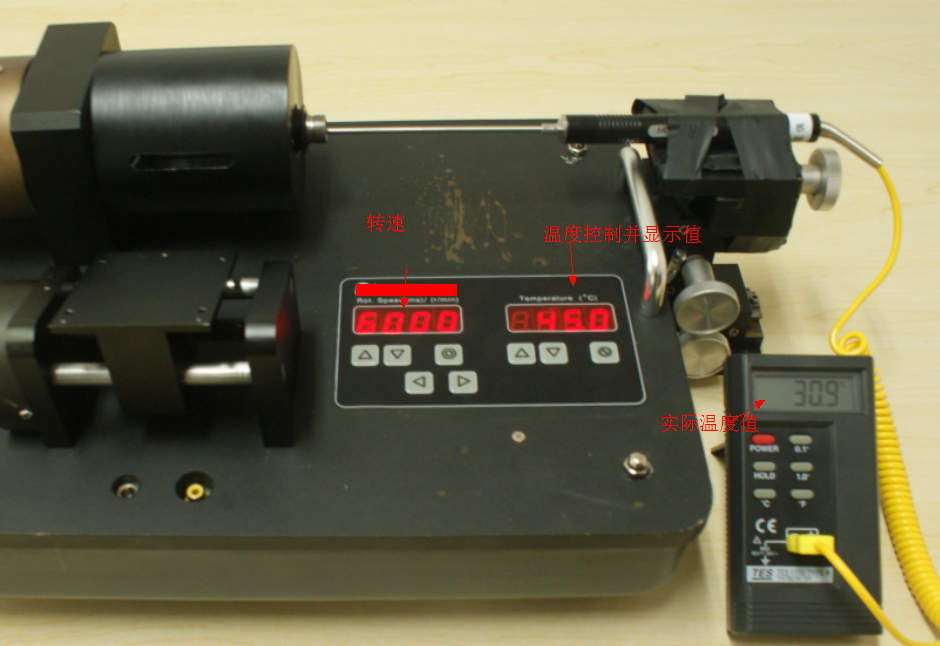

旋转滴界面张力仪测试温度实验

两台不同的旋转滴界面张力仪温度试验拍摄图

 旋转滴界面张力仪TX500C温度探头

旋转滴界面张力仪温度测试的温度探头位置

2、气热式温控技术:本技术的显著特征为控制并读取样品管所在腔体或转轴所在位置的空气的温度值,实现样品管内样品控温的目的。其优点为:温度控制值比较接近实际值。缺点为:温度控制过程中,稳定性会差一些,波动值在1度左右。这是由于空气搅动过程不均匀造成的。空气的搅动是通过转轴的转动实现的。

旋转滴界面张力仪TX500C温控系统

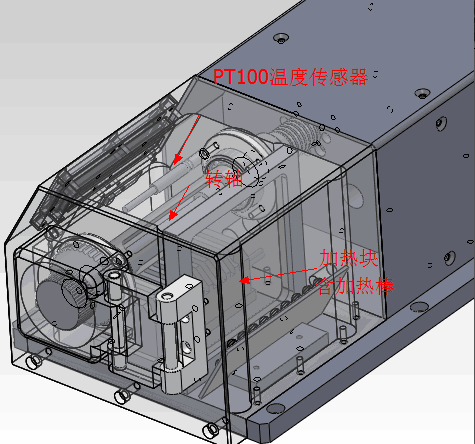

气热式温控系统的加热块与温度传感器,转轴的安装位置示意图。
