美国科诺授权上海梭伦研制的第三代便携式接触角测量仪:实现一键式表面自由能分析

 2015年,美国科诺工业有限公司授权上海梭伦科技有限公司研制的第三代便携式接触角测量仪研制成功。本仪器为自动进液、自动移液以及自动补液型接触角测量仪。由于采用的技术不是喷射式进液系统,无论是进液精度(可达0.05uL)还是液滴的位移控制,变形量大小等均是非常容易受到控制。且由于采用了上海梭伦科技有限公司独家专利的自动补液系统,测试完一针管液体后,仪器自动为注射器中补充液体,大大提升了测试效果,且避免了其他注射泵的管路清洁以及二次污染问题。特别是针对工厂产线而言,不再需要重复地为注射器中添加液体,大大减少的操作的复杂性。

专利技术的双棱镜系统,大大提升了成像的清晰度。由于采用了大视野范围的成像系统以及USB3.0高速摄像机(150-1000FPS),因而为我们一个图像中形成三个液滴成为了可能,从而大大提升了测值效率。由于接触角测量仪的软件系统采用了ADSA-RealDrop品牌技术,可以实现拟合图像的基础上,左、右两边同时计算接触角值。从而实现了三个液滴的小范围内可以判断出样品,特别是LCD、Wafer等高精密电子中清洁度的评估的高效率。方法为:左右接触角小于某个范围,如2度,那么,此时的样品是清洁的。如果不是,那么是不干净的。相对于传统的需要很多液滴量判断的方式,这种方法的效率是显而易见的。

在软件方面,新版本的CAST品牌的3.0版本,大大提升了效率,可以实现分析一个图像中的三个液滴,并计算得出6个接触角值(每个液滴分为左、右两个角度值),同时,世界首创实时分析表面自由能值(可以一液法、二液法或三液法),提升了测试数据的同步性问题。如果不是实时分析表面自由能值,先测试接触角值,再求平均,那么,由于各种液体挥发或蒸发的时间不同,或拍摄各个液滴时间的不同,导致表面自由能分析时所采用的数据时间不同步,从而影响最终的分析结果的准确性。

目前,本系统正在量产中,我们会在近期推出相应的视频资料,敬请期待。我们也可以接受预订相应的接触角测试系统。

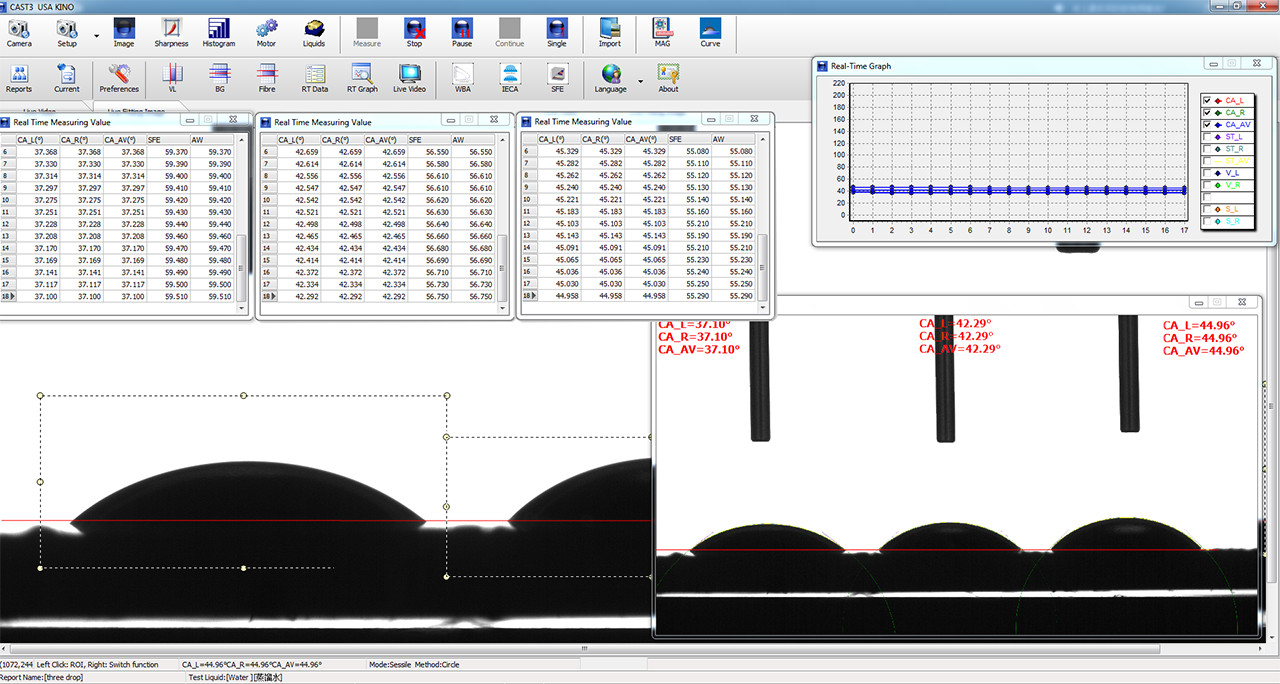

双液滴法测试软件截图: 由于此截图中采用了低FOV镜头,所以,只能测试双液滴。如果要测试三个液滴的接触角值,需要升级镜头及相机。

光学接触角测量仪: 三液滴或双液滴同时测试型

一个相机拍下三张液体图片并同时计算接触角。

光学接触角测量仪

三个液体的原始图片。
