选择旋转滴界面张力仪TX500C如何判断是正宗的以及如何验收旋转滴界面张力仪

旋转滴界面张力仪是用于测试超低界面张力条件下的油-水界面张力值的专业仪器。目前,可提供的旋转滴商业化的有许多种产品,因而,选购或评估旋转滴界面张力仪方面可能存在一些误区。

一、旋转滴界面张力仪的应用与原理来评估界面张力仪的选购

旋转滴界面张力仪目前在世界范围的应用主要是油田三次采油所用。从具体测试过程来看,包括将原油装入样品管内后高速离心形成旋转的液滴、采用视频捕捉的方式分析数据、采用图像识别技术测量结果、模拟井下作业环境(包括温度、压力)。

因而,旋转滴的选购时,不能仅看一些表面的指标,必须结合如上的应用特征来综合评价仪器,在评价时,切忌采用地理产地的简单粗暴的方式来评估。如美国产地、德国产地或中国产地。地理因素不代表仪器的性能,在世界智造的战略格局下,许多仪器厂商均是联合世界的智慧来生产仪器,如德国的仪器的核心算法是中国人的算法等。

从具体应用来讲,无论技术指标怎么变化或进行各种各样的描述,要在油田行业好用,必须包括如下几个方面:

1、界面张力仪温度与压力模拟:采购的界面张力仪必须满足压力和温度略高于实验模拟井下作业的条件,如压力50Mpa(5000米深井)和65度温度,甚至超过120度温度。

由于采收油或压裂试验时的采收井的压力、温度条件与试验仪器出现差距时,极可能出现测试数据无法最终被确认是否好用。同时,温度变化和压力变化时,密度、界面张力值等均会出现明显变化;而原油样品存在粘度,虽然粘度本身与界面张力测量没有关系,但是旋转滴离心作用无法克服粘力并形成有效的Young-Laplace曲线时,那么,测值结果显然会出现不理想的状态。

对于温度超过90度或以上时,请一定要注意此时的压力有效的变化了,因而,密度值也会出现变化。同时,对于样品管的密封同样提出了更高的要求。而目前,样品管的密封最好的方式是两端开口的自密封样品管或者KINO提供的高压样品管(耐压10MPa,50Mpa或更高)

当然,如果仅仅想考虑温度而忽略压力,这样的界面张力仪在目前市场上较多。但是,这样的仪器目前已经不适合于未来的实际应用,具体结合自己的预算而决定采购方案。

2、界面张力仪温度控制的方式:温度在界面张力测值过程中非常重要。因而,温度控制方式一再地被KINO或上海梭伦所提及。温度控制精度高,控制方式是美国科诺TX500系列的优势所在。由于有专利技术保护,同行无论采用红外线还是其他的不锈钢套等方式,均无法实现KINO的TX500系列的效果的。

气热式温控技术实现了控制样品管所在位置空气的温度,实现最终控制样品管以及样品的温度的方式,目前为止仍是最为科学的方式。而非气热式或红外温度传感器的方式,如果不是控制样品管所在空气或隔空气加热样品管并读取样品管的温度,那么,其温度控制精度就是不可能实现较好的效果的。

当然,通过空气隔空加热,读取样品管或样品管位置空气的温度的方式本身就是气热式温控模式。如果其他厂家同样提供此类技术,则存在侵权之嫌。上海梭伦将在适当的时候采取法律手段保护自己的合法权益。

3、界面张力仪图像识别与算法:

(1)算法方面以阿莎算法为最优算法,理由在于阿莎算法解决了原油样品非轴对称样以及在高压条件下原油样不符合冯内各特算法的问题。而基础的Young-Laplace方法则无法测量如上的液滴轮廓。

冯内各特算法为最基础算法,在具体应用时存在如计算精度不高的问题。

(2)图像识别算法中的核心在于标定。目前标定的算法无论是德国的还是美国的,大部分厂家均只采用标定丝的方式。事实上,在具体应用中,这样的标定无论在精度还是在应用中均是有重要缺陷的。

标定丝的倾斜同样会影响到最终的标定精度。而KINO目前还是独家提供的微米级红宝石球的标定,球形结构条件下真正实现了3D标定。

结合美国科诺独家提供了多种标准液(最低0.001mN/m级别单组份液体),真正可以精确的表征出仪器的精度。

二、最简单的方式用以判断是否是正宗的TX500C界面张力仪

一直以来,TX500C界面张力仪由于其控制板以及机械结构设计的简单、精密,从而被用户广泛采用。机械结构方面,部分厂家实现了模仿。但是,在TX500C的控制面板方面,很多厂家是无法模仿的。而这个正成为最简单的判断TX500C是否是正宗的一个标准之一。当然,如果要采购适用的仪器,最合理的方式还是从压力、温度、仪器算法等核心部分入手。

主控板决定了电机控制的精度、温度控制精度等。因而,至少不是安装这个主控板的TX500C有一点肯定是可以确认的,即与TX500C的可能有差距,也不是正宗的TX500C。

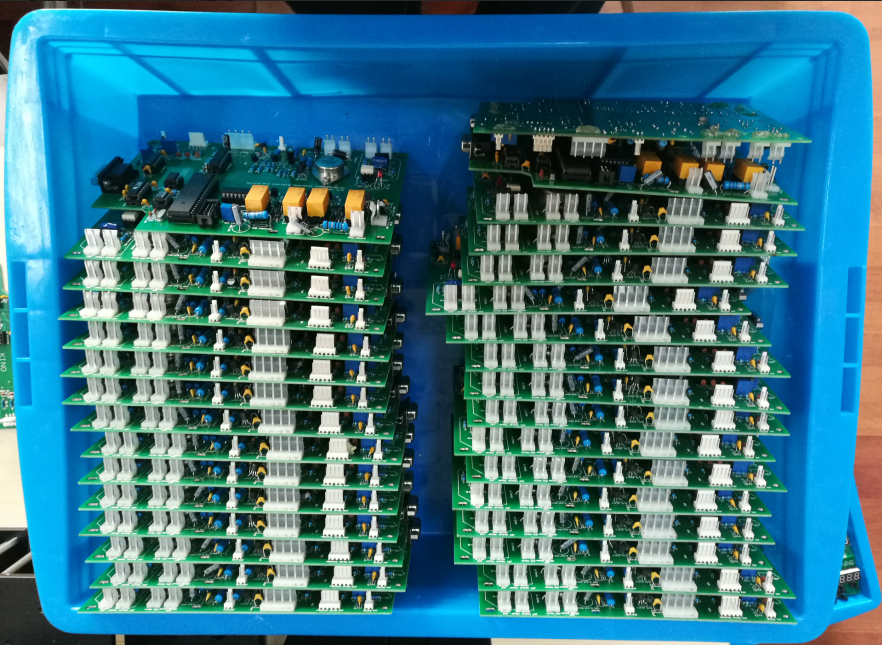

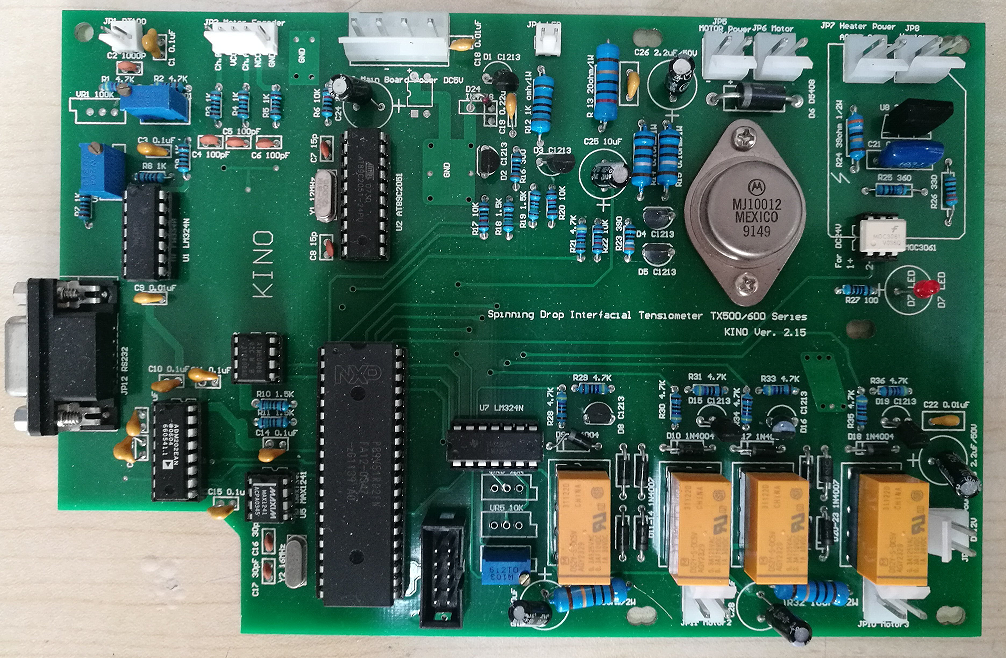

1、旋转滴界面张力仪TX500C主控板。

旋转滴界面张力仪TX500C

旋转滴界面张力仪TX500C

2、TX500C旋转滴界面张力仪按钮面板:按钮面板这块只要位置与现在的不是很一致,且最下面不提供4个按钮控制两维电机运行(寻像以及转动控制)的,那么极可能不是正宗的TX500C。

旋转滴界面张力仪TX500C按钮面板



三、综合评估:

1、如果想采购TX500C,先看控制板,再看样品管是否是两端开口的(新革新的)以及是否是气热式的(新革新的)

2、根据经验预算,以选购高温、高压旋转滴为优先,再考虑只有温度控制的。

高温高压旋转滴10MPa,可以真正实现温度超过150度的测值以及模拟压力条件下的测值,价格约为50万左右人民币。相较于德系仪器没有高压条件下就要50万左右,那么这个旋转滴反而是您的首选仪器。
