采用最先进技术的平行光源的接触角测量仪C602测试效果评估

视频光学接触角测量仪C60系列是用于测试界面化学领域的表面张力、界面张力和接触角值等物理化学性质的分析测试仪器,其开放式大框架设计(最大可支持样品达800mm、标配最大样品为400mm)以及大变倍变倍13倍放大(光学放大3.5-45倍)、平行光源镜头和背景光源,让其理所当然的成为了行业内技术最领先的视频光学法接触角测量仪。

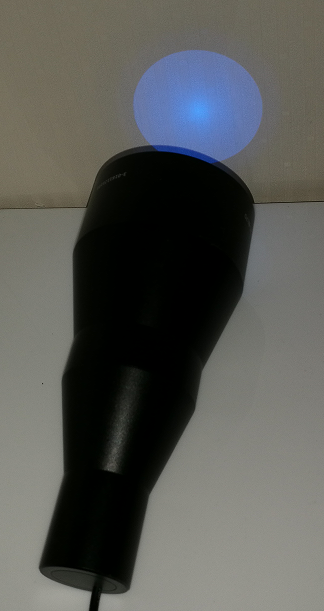

接触角测量仪用平行光源

C60系列的最新技术采用了石英玻璃柔光板、遮光板以及平行光技术,实现了双效果背景光,解决了仅仅平行光本身存在的测试表面不平整、样品倾斜等条件下接触点位置成像对比度差的问题。

一、双效果背景光技术对比:

接触角测量仪用平行光源效果

左图为平行光源在表面不平整样品测试接触角时的成像效果,可以看到,平行光源的边缘轮廓非常齐整,实现了完成切液滴轮廓的效果。但是,相对于右图石英玻璃柔光后的效果来看,可以看出,此时测试接触角值时,两个接触点位置是明显偏下的。因而,平行光光源在此种条件下的测值会明显偏低。

因而,美国科诺的双效果平行光源技术可以大大提升平行光作为测试接触角的最先进光源的应用覆盖面。

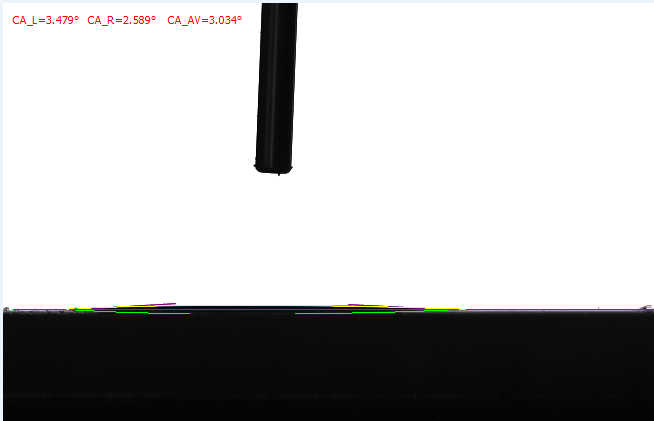

二、平行光源测试超低接触角值的效果评估。

1、反光或弱反光表面,通常专门的镜头水平调整机构以及微分头驱动的平行光俯仰角度调整机构,可以实现非常高精度的接触角测值目标。如下图所示:

接触角测值效果评估

如上图片中,我们采用了ADSA-RealDrop算法(Young-Laplace方程拟合算法的最新技术成果),实现了左、右接触角的测值,明显的差别出此时出现了各向异性或多样性。

通过拍摄实际的液滴情况可以看出,视角斜视条件下,液滴出现了明显的非圆形图像,存在非常明显的多样性。如下图所示:

接触角测值效果评估

2、在反光条件下,借助平行光切轮廓的特性,可以非常容易的捕获到非平行漫散射光根本无法捕获到的图像。

如上图像没有采用任何遮光技术,边缘轮廓非常清晰,再个接触点完成呈现。从如上图像得到完美的结果也就成为了理所当然:

接触角测值效果评估

3、样品表面不同俯仰视角条件下的成像效果以及角度值偏差

接触角测值效果评估

接触角测值效果评估

改变视角条件下时:

接触角测值效果评估

接触角测值效果评估

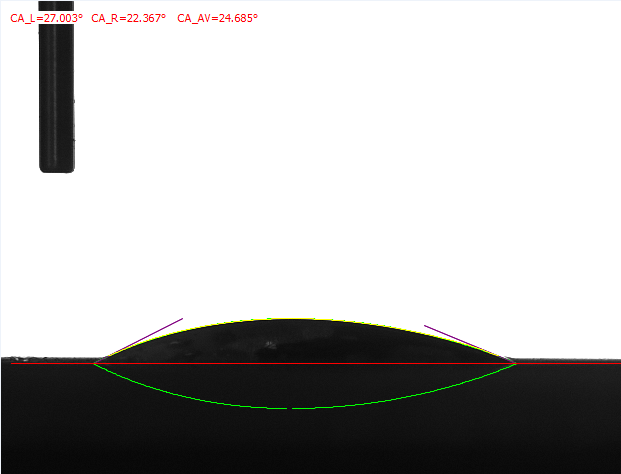

正常情况下时为24.89度,弱俯视条件下时为 24.685度,平行光明显提升测值的精度。
